PZ41H排渣閘閥詳細資料
一、排渣閘閥概述：
排渣閘閥適用于公稱壓力PN1.6～2.5Mpa排渣閘閥的工作溫度在0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。
二、排渣閘閥結構特點：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。
三、排渣閘閥執行標準：
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092

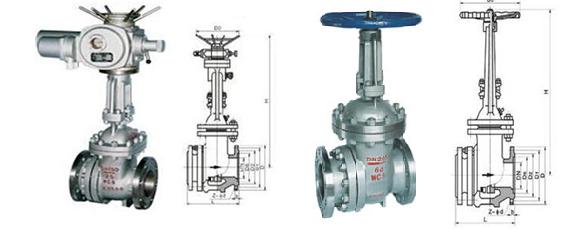

四、排渣閘閥外形尺寸：
型號 |
公稱通徑 |
主要尺寸 |
|||||||
L |
D |
D1 |
D2 |
b |
Z-ød |
H |
|||
PZ41H-10C |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
|
80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
||
100 |
300 |
220 |
180 |
150 |
24 |
8-ø18 |
685 |
||
150 |
350 |
285 |
240 |
212 |
28 |
8-ø22 |
790 |
||
200 |
400 |
340 |
295 |
268 |
30 |
12-ø22 |
885 |
||
250 |
450 |
405 |
355 |
320 |
32 |
12-ø26 |
1015 |
||
300 |
500 |
460 |
41O |
370 |
34 |
12-ø26 |
1190 |
||
350 |
550 |
520 |
470 |
430 |
38 |
16-ø26 |
1350 |
||
400 |
600 |
580 |
525 |
482 |
40 |
16-ø30 |
1460 |
||
500 |
700 |
715 |
650 |
585 |
46 |
20-ø33 |
1820 |
||
PZ41H-25 |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
|
80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
||
100 |
300 |
235 |
190 |
158 |
24 |
8-ø22 |
685 |
||
150 |
350 |
300 |
250 |
212 |
30 |
8-ø26 |
190 |
||
200 |
400 |
360 |
31O |
278 |
34 |
12-ø26 |
885 |
||
250 |
450 |
425 |
370 |
335 |
36 |
12-ø30 |
1015 |
||
300 |
500 |
485 |
430 |
390 |
40 |
16-ø30 |
1190 |
||
350 |
550 |
555 |
490 |
450 |
44 |
16-ø33 |
1350 |
||
400 |
600 |
620 |
550 |
505 |
48 |
16-ø36 |
1460 |
||
450 |
650 |
670 |
600 |
555 |
50 |
20-ø36 |
1620 |
||
500 |
700 |
730 |
660 |
615 |
52 |
20-ø36 |
1820 |
||
PL41H-25 |
150 |
400 |
300 |
250 |
212 |
30 |
8-ø26 |
91O |
|
200 |
500 |
360 |
31O |
278 |
34 |
12-ø26 |
1100 |
||
250 |
550 |
425 |
370 |
335 |
36 |
12-ø30 |
1430 |
||
300 |
650 |
485 |
430 |
390 |
40 |
16-ø30 |
1558 |
||
350 |
700 |
555 |
490 |
450 |
44 |
16-ø33 |
1678 |
||
400 |
750 |
620 |
550 |
505 |
48 |
16-ø36 |
1830 |
||
450 |
850 |
670 |
600 |
555 |
50 |
20-ø36 |
1990 |
||
500 |
900 |
730 |
660 |
615 |
52 |
20-ø36 |
2160 |
||
工作溫度 |
≤100℃ |
||||||||
閥體材料 |
碳鋼WCB |
||||||||
適用介質 |
灰渣水混合物，渣水比≥1:15，****類徑≤50mm |
||||||||
