一、ANA42F內裝式安全閥產品概述
ANA42F內裝式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。
二、ANA42F內裝式安全閥產品結構特點
其彈簧是直接裸露在外面的，缺點一是在運輸、安裝的過程中容易損壞，而且很容易被介質腐蝕，導致整定壓力不準確，嚴重時彈簧斷裂，介質從閥口處泄漏，發生不可預料的后果。缺點二是當內裝式安全閥在開啟或關閉時，下彈簧座與彈簧的伸縮引起的快速移動在液相介質中產生很大的阻力，同時可能會產水擊現象，直接影響到閥門的整定壓力、啟閉壓力、開啟高度、回座密封性等性能。
三、ANA42F內裝式安全閥主要零部件材料
No |
零件名稱 |
材料 |
1 |
閥 瓣 |
碳鋼 |
2 |
密封墊 |
聚四氟乙烯 |
3 |
閥 體 |
碳鋼 |
4 |
閥 桿 |
1Cr18Ni9Ti |
5 |
閥 座 |
碳鋼 |
6 |
支 架 |
碳鋼 |
四、ANA42F內裝式安全閥主要外形及連接尺寸
公稱通徑DN(mm) |
尺寸 |
||||||||
L |
D |
D1 |
D2 |
do |
b |
f |
Z-d |
≈H |
|
50 |
95 |
160 |
125 |
100 |
34 |
20 |
3 |
4-18 |
376 |
80 |
99 |
235 |
190 |
149 |
52 |
25 |
4.5 |
8-22 |
512 |

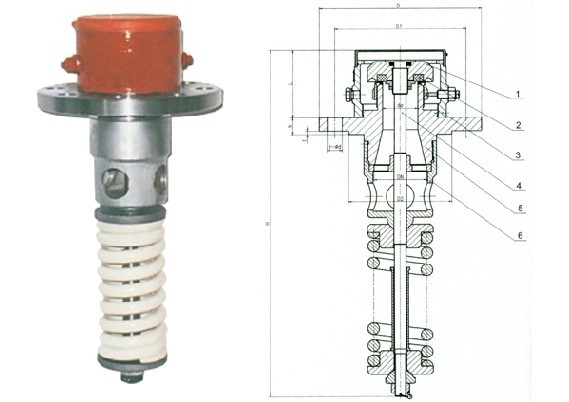

五、ANA42F內裝式安全閥主要結構圖
